如何確定除塵器的安裝結構？

除塵器濾筒安裝結構判定方法

濾筒安裝形式：六耳卡盤斜插、圓法蘭豎裝、中心螺桿吊裝、PU 底插四大主流。

判斷順序：先看除塵器機型結構 → 看花板開孔與密封方式 → 看檢修門位置 → 看氣流走向。

一、4 種主流結構識別 + 適用場景

1、六耳（三耳）卡盤濾筒｜斜插式除塵器（常用）

外觀特征：

濾筒頂部帶金屬卡盤，均勻分布 6 個吊耳（少數 3 耳）；

濾筒水平傾斜插入花板（常規 15° 斜插）；

箱體側面設有檢修門，人站側面拆裝。

判定要點：

花板垂直布置，濾筒橫向斜插；脈沖噴吹口在濾筒上方；不需要從頂部開蓋。

?適用：噴塑房、焊煙除塵、小型脈沖濾筒除塵器、室內除塵設備

??限制：負壓不宜過高；超長濾筒（1200 以上）斜插清灰效果變差

2、圓形法蘭濾筒｜豎直上裝除塵器

外觀特征：

濾筒上端平法蘭，一圈螺栓孔；豎直向下懸掛；

除塵器頂部敞開 / 頂部檢修蓋板；從上往下吊裝安裝；

法蘭壓條 + 螺栓壓緊密封。

判定要點：

花板水平布置，濾筒垂直朝下；頂部檢修。

?適用：大型工業除塵器、改造項目、高負壓工況；粉塵濃度偏高工況

??缺點：更換濾筒需要登高，拆裝工作量大

3、中心螺桿吊裝濾筒（下裝式）

外觀特征：

濾筒兩端無寬大法蘭，中心一根長螺桿貫穿；底部螺母鎖緊固定；豎直安裝。

判定要點：

花板在上，濾筒吊掛在花板下方，螺桿從濾筒底部向上拉緊。

?適用：冶金、水泥、高負壓、大風量除塵器；戶外大型除塵設備

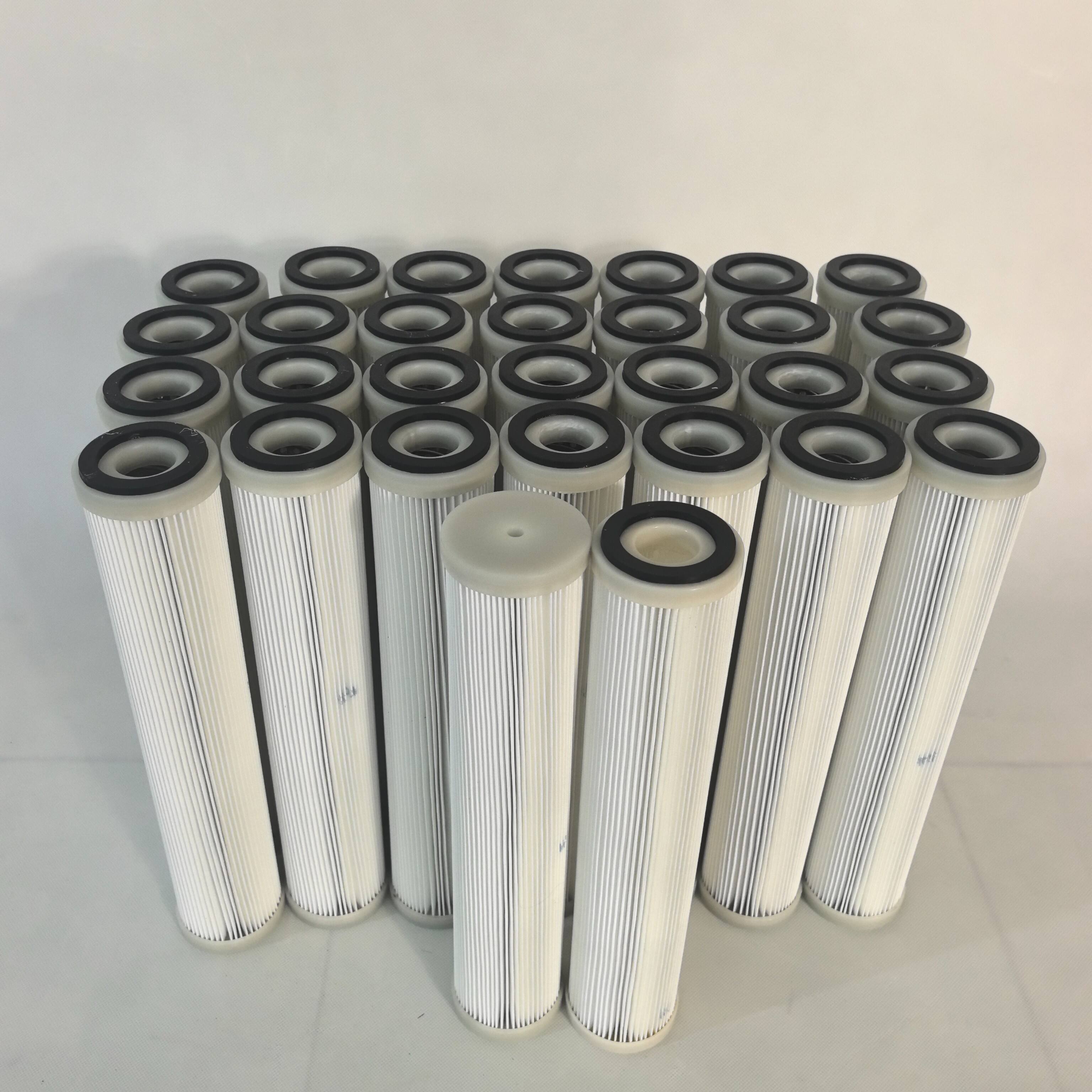

4、PU 聚氨酯底插濾筒（無金屬上蓋）

外觀特征：

上端開放式，底部一體 PU 橡膠座，直接嵌入花板圓孔；無卡盤、無法蘭。

判定要點：

多見于小型單機吸塵器、小型打磨除塵一體機。

??局限：承受負壓低，一般不用于大中型脈沖除塵器。

二、快速自測三步法（拿到設備就能判斷）

步驟 1：觀察濾筒擺放姿態

1）濾筒橫著傾斜擺放 → 99% 六耳卡盤斜插款

2）濾筒垂直向下懸掛 → 法蘭上裝 / 中心螺桿吊裝

步驟 2：觀察檢修門位置

1）檢修門在設備側面 → 六耳斜插

2）檢修口在設備頂部 → 法蘭豎裝

3）無側面檢修門，只能頂部開蓋更換濾筒 → 法蘭結構

步驟 3：測量花板開孔 + 核對密封形式

斜插花板：開孔一般 Φ330mm（適配 Φ325 濾筒），方形開孔極少；

法蘭式：花板圓孔，依靠法蘭平面壓緊密封；

螺桿吊裝：花板只有中心螺桿穿孔，外圈為濾筒筒體通道。

三、容易混淆關鍵點

同樣外徑 Φ325 濾筒，不能通用！

Φ325 六耳卡盤 ≠ Φ325 圓法蘭，端蓋結構不同，無法互換。采購前必須確認端蓋樣式。

改造項目?jī)?yōu)先遵從原有結構

不要輕易更換安裝形式：比如原有六耳斜插除塵器，強行改用法蘭濾筒，門體空間不足，無法抽拉取出。

氣流、粉塵工況輔助參考

細小粉塵、焊煙、噴涂：絕大多數為六耳斜插

水泥、砂石、高溫粉塵大型除塵：多為法蘭豎裝 / 螺桿吊裝

四、給供應商的確認信息模板（直接復制使用）

濾筒安裝方式：斜插六耳卡盤 / 豎直圓法蘭 / 中心螺桿吊裝 / PU 底插

濾筒外徑 × 高度：____

花板開孔直徑：____

端蓋密封：橡膠墊內置還是外置

濾筒安裝方向：水平斜插 / 垂直懸掛

補充實操建議

如果你手上有舊濾筒照片，或者除塵器花板照片，可以直接區分結構；

如果設備在現場，簡單一招：打開檢修門，看濾筒能不能水平抽出來，能水平抽出 = 六耳卡盤斜插。
